JD电子公司烘干废气处理工程


一、项目概况:


该公司主要从事电子产品,生产工艺包括喷胶及后续烘干、点胶机后续烘干、印字机烘干、清洗、组装等工序组成。以上工序生产过程中,会挥发出含VOCs的废气,此类废气如不经处理直接外排,会对周围的大气环境造成很大的影响。熙霖环保受该公司委托,故制定如下的烘干废气处理工程方案。

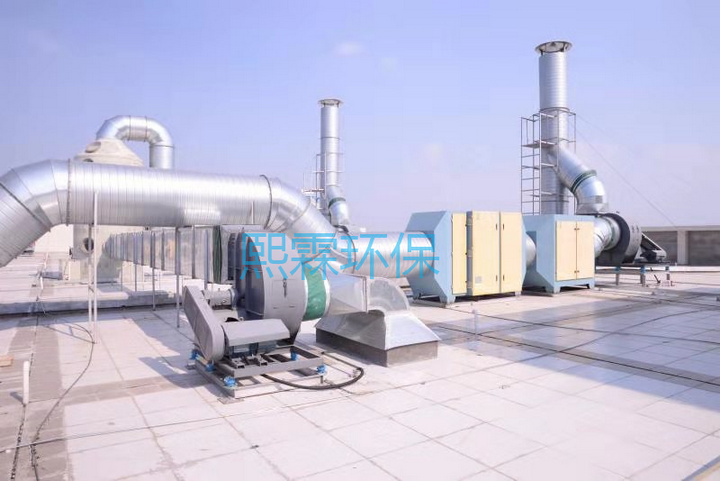

烘干废气处理工程现场图
烘干废气处理工程现场图



二、处理工艺:



(1)点胶机后续烘干、焊接废气

废气收集输送→喷淋塔UV光催化氧化器活性炭吸附净化器→系统主风机→达标排放

(2)喷胶、喷油及后续烘干废气

废气工位集气罩→风管→中间风机→喷淋塔→干式过滤器→UV光催化氧化器→活性炭吸附净化器→系统主风机→达标排放

(3)清洗、丝印、移印车间

废气工位集气罩→风管→UV光催化氧化器→活性炭吸附净化器→系统主风机→达标排放

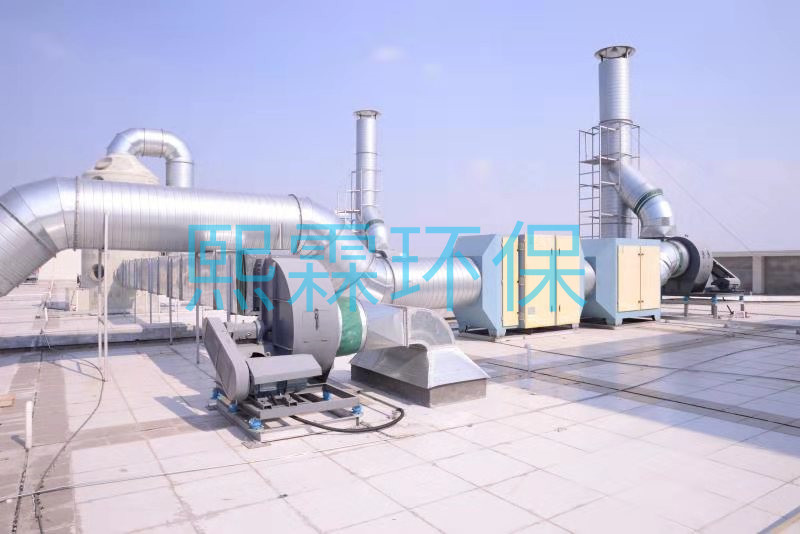

烘干废气处理工程竣工图
(烘干废气处理工程竣工图)



三、设计依据:



1.根据该公司及环评报告书的的要求,设计包括注塑机、移印机、喷涂线等烘干废气工程方案。
2.该公司提供的有关资料
3.《中华人民共和国环境保护法》
4.《国家大气污染物综合排放标准》(GB16297-996)
5.广东省地方标准《印刷行业挥发性有机化合物排放标准》(DB44/815-2010)
6.广东省地方标准《印刷行业挥发性有机化合物排放标准》(DB44/814-2010)
7.《合成树脂工业污染物排放标准》(GB31572-2015)
8. 广东省地方标准《大气污染物排放限值》(DB44/27-2001)第二时段最高允许排放浓度
9、《恶臭污染物排放标准》(GB14554-93)
10.《机械设备安装工程施工及验收规范》(TJ231-87)
11.《工业管道工程施工及验收规范》(GBJ235-82)
12.《通风与空调工程施工及验收规范》(GBJ243-82)
13.《低压、配电装置及线路设计规范》(GBJ54-83)
14.《通用用电设备配电规范》(GBJ50055-93)
15.《环境工程设计手册》
14.《三废处理工程技术手册》(废气卷)





四、处理效果:



1、点胶及后续烘干、喷胶机后续公干、清洗工序、印字及后续烘干废气执行广东省《家具制造行业挥发性有机化合物排放标准》(DB44/814-2010)中第二时段限值及广东省《印刷行业挥发性有机化合物排放标准》(DB44/815-2010)凹版、凸版、丝网印刷第二时段排放限值标准中的较严值(即广东省《家具制造行业挥发性有机化合物排放标准》(DB44/814-2010)中第二时段限值);
表4-1 《家具制造行业挥发性有机化合物排放标准》(DB44/814-2010)

序号污染物最高允许排放浓度(mg/m3最高允许排放速率(kg/h)无组织排放监控浓度
排气筒(m)第II时段监控点mg/m3
1总VOCs30152.9周界外浓度最高点2.0


2、焊接工序的废气主要污染物为锡及其化合物,执行广东省《大气污染物排放限值》(DB44/27-2001)大气污染物排放限值;
表4-2 广东省《大气污染物排放限值》(DB44/27-2001)



序号污染物最高允许排放浓度(mg/m3最高允许排放速率(kg/h)无组织排放监控浓度
排气筒(m)二级监控点mg/m3
1锡及其化合物8.5150.25周界外浓度最高点0.24








五、售后保障:



1、本烘干废气处理工程保修期为一年,终身售后服务。
2、负责处理设施的安装,免费培训管理人员的操作及相关知识。
3、随时提供更换设备或材料的技术咨询,遇到运行故障时可协助处理解决。
4、保修期内定期协助检查处理设备、管道、水泵的运行情况。
