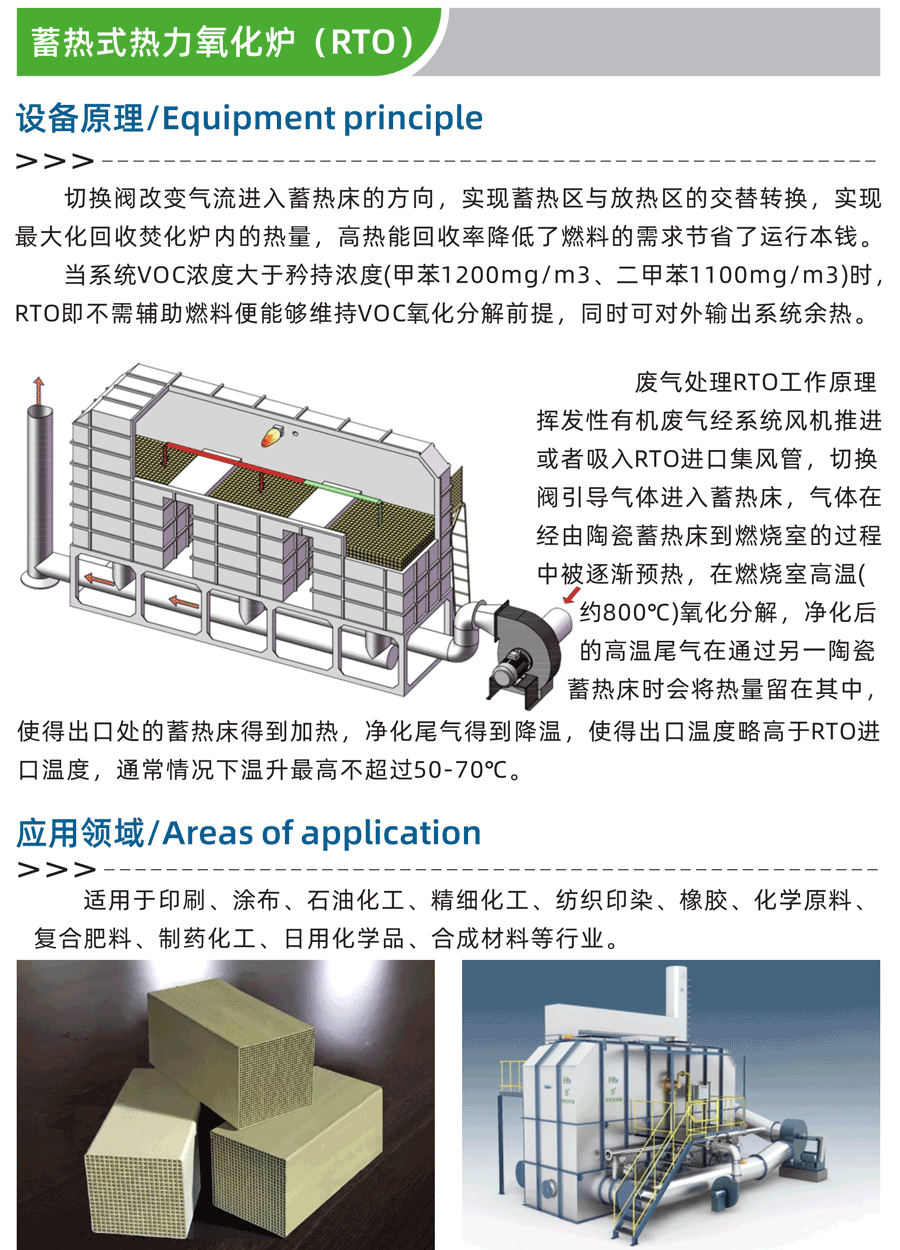

蓄热式热力焚烧炉(RTO)
设备原理
切换阀改变气流进入蓄热床的方向,实现蓄热区与放热区的交替转换,实现最大化回收焚化炉内的热量,高热能回收率降低了燃料的需求节省了运行本钱。 当系统VOC浓度大于矜持浓度(甲苯1200mg/m3、二甲苯1100mg/m3)时,RTO即不需辅助燃料便能够维持VOC氧化分解前提,同时可对外输出系统余热。
废气处理RTO工作原理
挥发性有机废气经系统风机推进或者吸入RTO进口集风管,切换阀引导气体进入蓄热床,气体在经由陶瓷蓄热床到燃烧室的过程中被逐渐预热,在燃烧室高温(约800℃)氧化分解,净化后的高温尾气在通过另一陶瓷蓄热床时会将热量留在其中,使得出口处的蓄热床得到加热,净化尾气得到降温,使得出口温度略高于RTO进口温度,通常情况下温升最高不超过50-70℃。
应用领域
适用于印刷、涂布、石油化工、精细化工、纺织印染、橡胶、化学原料、 复合肥料、制药化工、日用化学品、合成材料等行业。

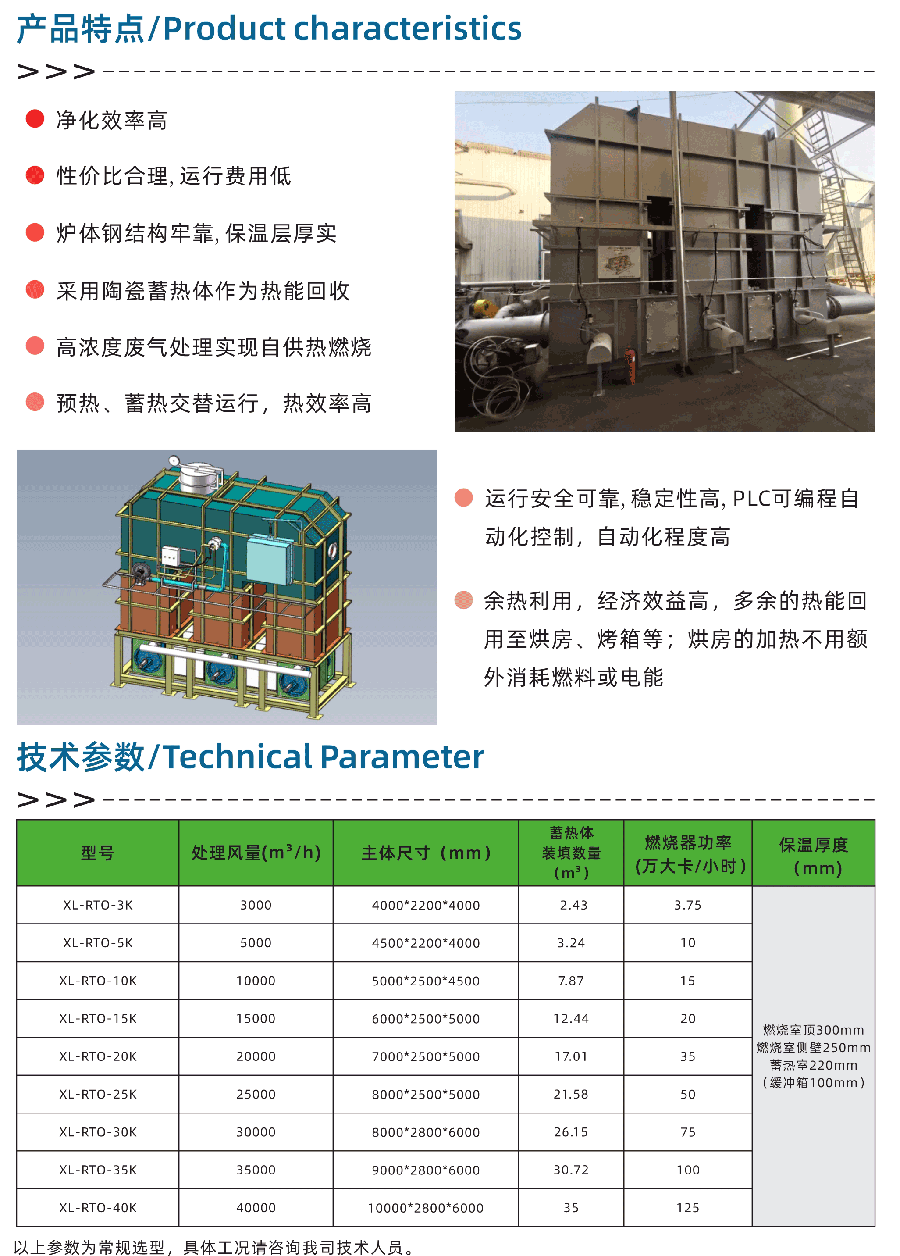

产品特点
1、高浓度废气处理实现自供热燃烧,运行费用低,性价比合理。
2、净化效率高。
3、采用陶瓷蓄热体作为热能回收,预热、蓄热交替运行,热效率高。
4、炉体钢结构牢靠,保温层厚实,运行安全可靠,稳定性高。
5、PLC可编程自动化控制,自动化程度高。
6、余热利用,经济效益高;多余的热能回用至烘房、烤箱等,烘房的加热不用额外消耗燃料或电能。
选型表 | |||||||||
型号 | 处理风量(m³/h) | 主体尺寸(mm) | 主风机 | 功率 | 保温厚度 | ||||
XL-RTO-3000 | 3000 | 4000*2200*4000 | 22KW | 60KW | 燃烧室顶300 燃烧室侧壁250 蓄热室 220 (缓冲箱100) | ||||
XL-RTO-5000 | 5000 | 4500*2200*4000 | 22KW | 75KW | |||||
XL-RTO-10000 | 10000 | 5000*2500*4500 | 22KW | 150KW | |||||
XL-RTO-15000 | 15000 | 6000*2500*5000 | 30KW | 37.5W大卡 | |||||
XL-RTO-20000 | 20000 | 7000*2500*5000 | 45KW | 50W大卡 | |||||
XL-RTO-25000 | 25000 | 8000*2500*5000 | 55KW | 50W大卡 | |||||
XL-RTO-30000 | 30000 | 8000*2800*6000 | 55KW | 75W大卡 | |||||
XL-RTO-35000 | 35000 | 9000*2800*6000 | 75KW | 75W大卡 | |||||
XL-RTO-40000 | 40000 | 10000*2800*6000 | 90KW | 125W大卡 |
